一、概述
　　ENR-RXQ/LXQ型6-35KV適用于電壓互感器中性點的非線性電阻消諧阻尼器（消諧器），是安裝在6-35KV電壓互感器（壓變或PT）一次繞組上，中性點與地之間的一種非線性電阻消諧阻尼器件。本產品是新的改型設計、電阻器外表裸露、無須絕緣外套保護、圓柱外形的消諧器。與之前只是外形不同，電氣性能完全相同。
　　二、應用功能
　　6-35KV中性點非有效接地電網中的壓變有二個相關問題需解決：
　　1、壓變的鐵磁諧振產生的過電壓常使設備內絕緣擊穿、外絕緣放電，且常因事故處理不及時或事故擴大而造成大面積停電；
　　2、電網中的弧光接地使電壓互感器頻頻燒毀。使用消諧器可有效地解決上述問題：消除或阻尼壓變非線性勵磁特性而引起的鐵磁諧振過電壓，這種諧振過電壓會導致系統相電不穩定；能有效抑制間隙性弧光接地時流過壓變繞組的過電流，防止壓變燒毀；限制系統單相接地消失時在壓變一次繞組回路中產生的涌流，這種涌流會損壞壓變或使壓變熔絲熔斷；當系統發生單相接地后可較長時間保護壓變免受損壞。
　　三、ENR-RXQ/LXQ型6-35kV消諧器使用環境
　　1、戶內外，裝在壓變的就近邊上，消諧器雖有防雨功能，不宜直接經受日曬雨淋；
　　2、環境溫度-40℃～+60℃；
　　3、交流電力系統頻率為50Hz或60Hz；
　　4、地震烈度8度以下地區。
　　四、主要電氣性能
　　ENR-RXQ/LXQ型6—35KV消諧器主要性能參數（表1）

　　表格中的參數為我廠典型產品參數,如用戶有不同要求,我廠可根據用戶要求生產.
　　五、ENR-RXQ/LXQ型6-35kV消諧器的安裝
　　1、安裝方式：
　　RXQ/LXQ型消諧器體積較小，可以采用垂直方式，也可以采用水平方式安裝；可以直接固定在壓變本體的螺桿上（注意JDZJ-6～10型壓變的固定螺栓是不接地的。需將消諧器接地端與接地螺栓相連接）。也可以固定在壓變附近支架上。
　　2、接線示意圖：
　　2.1三個單相壓變（PT）時：
　　未接消諧器前，三個單相壓變高壓繞組尾（X.Y.Z）直接接地或是并聯成中性點(0)接地。接消諧器時，必須將直接接地的高壓繞組尾或(0)與地斷開。消諧器接在中性點(0)與地之間，(中性點不再直接接地)。
　　2.2三相五柱壓變(PT)時:
　　未接消諧器前,三相五柱壓變中性點“0”直接接地，接消諧器時必須將中性點（0）與地斷開，消諧器接在中性點（0）與地之間（中性點不再直接接地）。
　　2.3消諧器的主要安裝尺寸：

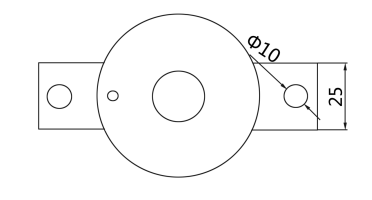

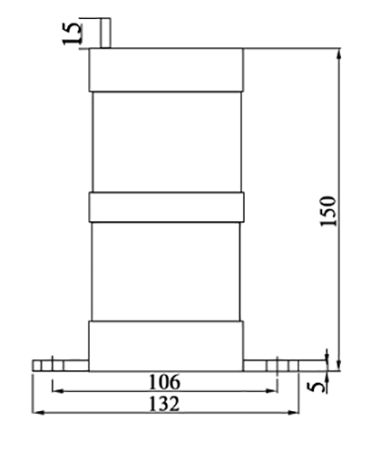

 圖1  ENR-RXQ/LXQ -6-10型外形圖

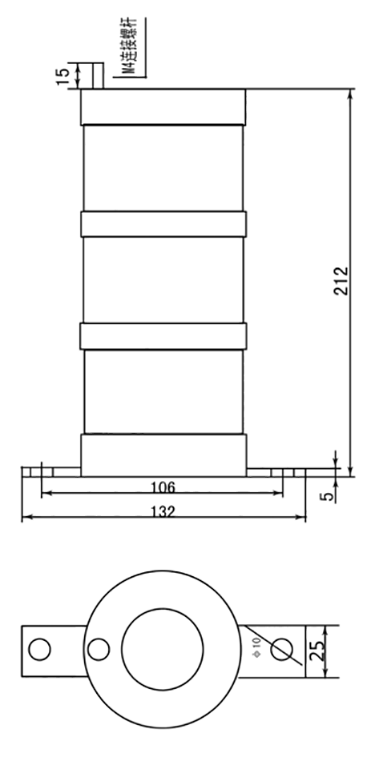

  圖2  ENR-RXQ/LXQ-35KV外形安裝圖

　　六、如版本更改，恕不另行通知。
