ENR-SPA HS-2.8/7.5組合式電纜護層保護器

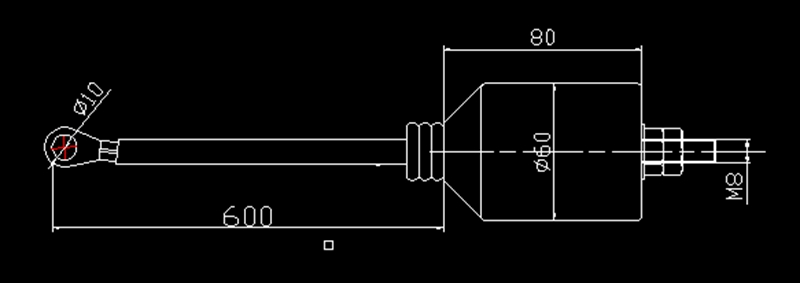

　　1、外形尺寸圖

　　2.技術說明：
　　ENR-SPA HS-2.8/7.5型組合式電纜護層保護器采用一體化設計，它將過電壓保護器和高壓引線電纜整體密封在優質絕緣橡膠材料中，結構緊湊，體積小，安裝方便。
　　ENR-SPA HS-2.8/7.5型組合式電纜護層保護器符合GB11032-2000和IEC 60099-4：1991標準，可以直接安裝在電纜分支箱、環網柜、開閉所或箱式變電站中的電纜終端處。它的高壓引線電纜與電力電纜金屬護套連接，接地端子固定在接地銅排上，可以替代傳統的接地保護箱，是10-35KV電力電纜金屬護套過電壓保護的首選設備。

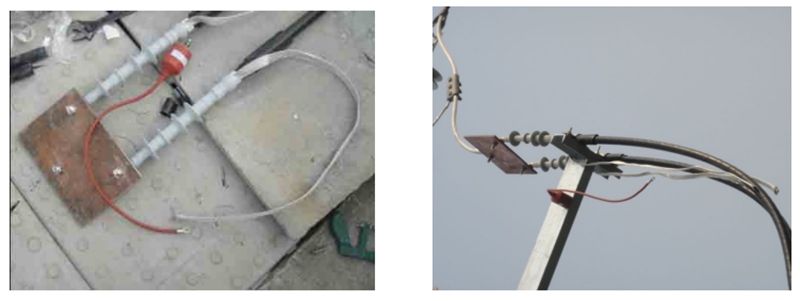

　　3.安裝示意圖：

　　4.相關參數如下：
　　系統標稱電壓：10-35kV
　　10kA雷電沖擊電流下殘壓：6.5kV
　　工頻耐受電壓/時間：4/5 kV/S
　　直流1mA參考電壓：≥3.25kV
　　0.75倍直流1mA參考電壓下泄漏電流：≤50μA
　　2mS方波通流容量：400A
　　引線長600mm
　　接線端子：￠8
　　接地螺栓：M8
　　材質：銅

　　5、訂貨說明：
　　ENR-SPA HS-2.8/7.5型組合式電纜護層保護器一般按照每組三只訂貨，也可單只訂購。
